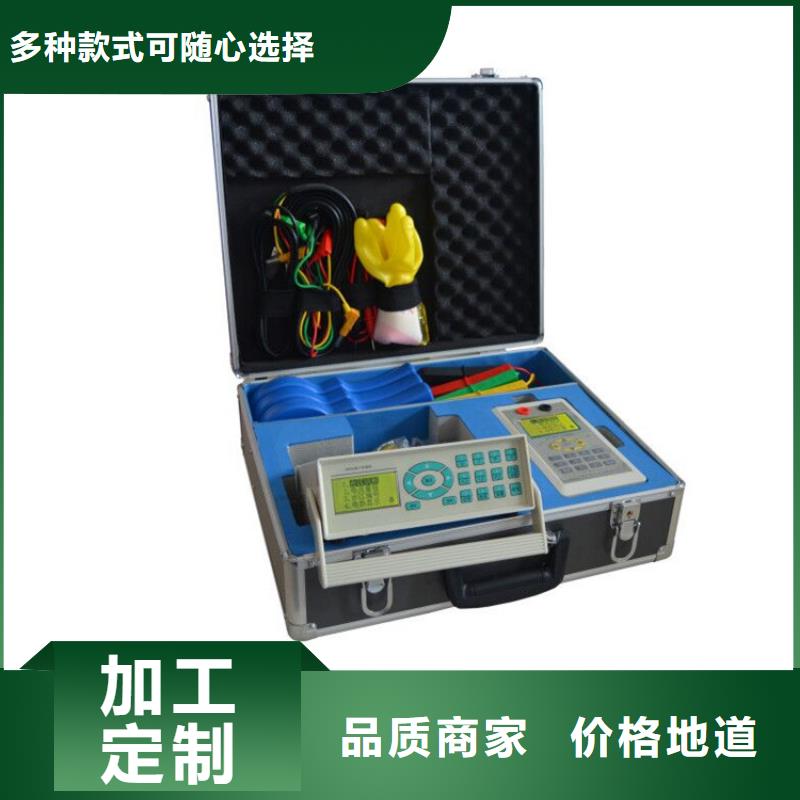

配变台区识别仪现货直供

•
•
•
•
•

<辽宁>天正华意电气设备有限公司 配变台区识别仪现货直供

辽宁台区识别仪 测试量程及指标?频率测量测量范围：45～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz?输入电压量程：UA\UB\UC\UN输入范围：AC或DC 5-1000V；U0\U0N输入范围AC 5V-450V?输入电流量程：0.06A-6A，其他量程可以根据用户要求选配?电压和电流精度：满量程的±0.1％?基波电压和电流之间相位差的测量误差：≤0.5°?谐波电压含有率测量误差：≤0.1％?谐波电流含有率测量误差：≤0.2％?三相电压不平衡度误差：≤0.2％?电压偏差误差：≤0.2％?能量：满量程的0.2％?功率：满量程的0.2％第二章．设备布局1．面板正面图：2. 按键操作电源开关仪器电源开关上翻光标向上移动下翻光标向下移动递减 数字减小或参数切换递增 数字增大或参数切换返回 返回上一层菜单确认确认操作命令3. 测试前的准备工作：接线：1. 工作电源采用锂电池供电，无需要外部电源，可以连续工作8小时。电池欠电时请及时充电。2. 电压接线本仪器的UA、UB、UC 和UN 接线端子可以测量交流电压也可以测量直流，电压输入范围：AC或DC 5V-1000V。测试零序电压的端子为U0和U0N，测量电压只能是交流电压，输入范围：AC 5V-450V电压接线有两种接线方法，分别为三元件星形和两元件V形两种接法。现场可以根据不同情况采用不同接线方法。以下分别介绍各种接线方法：A ： 三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和UN 接线端子分别接到现场A、B、C、N三相电压和零线上。如上图B ： 两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的UAN接现场B相电压。如上图备注：测量零序电压时，只需要用 U0 和 U0N 两个接线端子就可以了。（零序电压测量范围AC 5V-450V）4. 钳表接线：各相钳表对应插入电流输入插座中，并锁紧，以保证良好接触。5. USB1接口：连接USB线，用于与后台联机通讯。直接使用后台软件测试。6. USB2接口：用于连接U盘存储测试数据。

辽宁台区识别仪功能特点?采用功率、电流、相位甄别技术进行现场不停电测试。?可测试单相用户表计、用户负载和开关的对应关系。?标准配置应提供3只5A电流钳（钳表量程可任意扩展）。?采用大屏幕液晶，中文显示，操作设置方便简单。?可配置多个分机进行测试方便使用，从而提高工作效率。?采用高速DSP处理器，并具备电压、电流、功率、不平衡度测量和线路压降测试功能。?具备多重保护，确保操作的性。?为了保障操作的性，仪器均具备多重保护。3 技术参数?通讯方式：FSK方式127KHz电力载波，通讯速率：100BPS，距离：2.5km?电流测试距离：≥5km?工作电压：AC220V±10％?主机功耗：≤30VA?钳型电流互感器钳口直径：7mm(5A)、50mm(100A/500A)?工作环境温度：-30℃~70℃?工作环境湿度：≤93％RH电压输入：A相电压输入Ua黄色，B相电压输入Ub绿色，C相电压输入Uc红色，零线输入 Un 黑色。电流(钳表)输入：黄色电流钳连接“Ia”，绿色电流钳连接“Ib”，红色电流钳连接“Ic”，在关机状态下，把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子，电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。钳形电流表，作为双向通讯的关键采集部件，必须放置到合理的位置才能起到关键作用。如上图所示，钳形电流表要分别钳到有疑问的用户表计尾端和相邻表计尾端，通常是钳零线（火线也可以）。电压线连接到表箱中的ABCN电压线上，当电表箱内为单相时，只连接仪器的Ua、Un到火线和零线。接好线后开机，修改量程为“零序电流”。

辽宁台区识别仪注意：电压测试线接线时先接零线再接火线，且相别必需要对应，否则影响测量准确度。4.2 开机图6 主机主界面开机进入主界面（如上图），项为表户识别，按1键或按上下键把光标移到到项再按确定，进入表户识别界面。（按键时手指不要松开，等界面有反应后在离开）。 表户识别：用于设置载波开、关及显示检测到的电流信号；电流量程：用于设置电流量程及测试方法；主机编号：设置所在主机的编号及分机数量；电参显示：显示被测点的电压电流；极性判别：用于检查现场接线正确与否；(电流检测要求电压和电流必须一一对应）信号测试：信号测试；硬件测试：硬件测试。4. 3 表户识别载波发送：表示当前电力载波通讯的状态。按“开始/结束”键可切换载波发送状态。“OK”表示发送电力载波信号；“NO”表示停止发送电力载波信号；图7电流次数：用来显示收到的有效电流脉冲组次数；相别：用来显示一次收到的有效电流脉冲信号所属的相别信息。按返回键进入主界面。

辽宁台区识别仪 测试量程及指标?频率测量测量范围：45～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz?输入电压量程：UA\UB\UC\UN输入范围：AC或DC 5-1000V；U0\U0N输入范围AC 5V-450V?输入电流量程：0.06A-6A，其他量程可以根据用户要求选配?电压和电流精度：满量程的±0.1％?基波电压和电流之间相位差的测量误差：≤0.5°?谐波电压含有率测量误差：≤0.1％?谐波电流含有率测量误差：≤0.2％?三相电压不平衡度误差：≤0.2％?电压偏差误差：≤0.2％?能量：满量程的0.2％?功率：满量程的0.2％第二章．设备布局1．面板正面图：2. 按键操作电源开关仪器电源开关上翻光标向上移动下翻光标向下移动递减 数字减小或参数切换递增 数字增大或参数切换返回 返回上一层菜单确认确认操作命令3. 测试前的准备工作：接线：1. 工作电源采用锂电池供电，无需要外部电源，可以连续工作8小时。电池欠电时请及时充电。2. 电压接线本仪器的UA、UB、UC 和UN 接线端子可以测量交流电压也可以测量直流，电压输入范围：AC或DC 5V-1000V。测试零序电压的端子为U0和U0N，测量电压只能是交流电压，输入范围：AC 5V-450V电压接线有两种接线方法，分别为三元件星形和两元件V形两种接法。现场可以根据不同情况采用不同接线方法。以下分别介绍各种接线方法：A ： 三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和UN 接线端子分别接到现场A、B、C、N三相电压和零线上。如上图B ： 两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的UAN接现场B相电压。如上图备注：测量零序电压时，只需要用 U0 和 U0N 两个接线端子就可以了。（零序电压测量范围AC 5V-450V）4. 钳表接线：各相钳表对应插入电流输入插座中，并锁紧，以保证良好接触。5. USB1接口：连接USB线，用于与后台联机通讯。直接使用后台软件测试。6. USB2接口：用于连接U盘存储测试数据。

辽宁台区识别仪 随着电力系统的发展，配电网络的改造、新建、拓展，一些问题凸显出来：由于我国电力线路的新旧程度不同，尤其新老城区结合部、城乡结合部、农村等地方存在低压供电线路错综复杂、相邻台区互相交叉，台区范围的准确划分非常困难。电力系统近几年加大了管理方法的科学化、责任化、精细化，对配电变压器台区管理实施了责任到人的办法。为了解决这些问题，市场上出现了一些用于台区用户识别的设备，但由于其技术水平有限，采用的测试方法有漏洞，会出现错判、漏判等现象。针对上述情况，我公司倾力打造的智能双向台区分支识别仪应运而生。这是一款集台区用户识别、线路分支识别、台变间电气独立性测试、基础电参量测试、电压电流谐波含量测量等功能为一体的高精度测试仪器。该仪器采用目前行业内进的特殊过零低频载波技术以及脉冲电流发射、检测技术，能有效保证测量半径足以覆盖各种供电距离的台区用户的准确识别，绝不存在多台变短距离共高压情况下电力载波存在串扰，传输距离近，受负荷影响大，共电缆干扰等问题；识别成功率可达。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。
